智能制造時代的“多面手”:五軸轉臺憑什么成為“制造神器”?

2025-04-16



五軸聯動數控機床正朝著高速化、高精度化、復合化方向加速發展,能一次裝夾完成復雜曲面加工,正成為制造業的“寵兒”。而五軸轉臺作為數控機床的核心功能部件,是推動復雜零件高效加工的關鍵利器,正以怎樣的技術含量成為智能制造的勝負手?



、轉臺:重新定義精密加工

作為數控機床的“六邊形戰士”,五軸轉臺通過X/Y/Z三軸聯動+雙旋轉軸(A/B),打破傳統三軸加工局限:

復雜曲面一次成型:無需多次裝夾,輕松應對葉輪螺旋面、異形腔體等高難度幾何結構。

效率翻倍:減少工序切換與工件搬運,加工周期縮短30%-50%。

精度提升微米級定位(±5角秒)+高剛性支撐,讓0.01mm級誤差成為常態。

典型案例:

航空發動機葉片:五軸聯動加工將葉片型線誤差控制在0.02mm內,確保百萬次飛行安全。

新能源汽車電池托盤:一次性完成深腔銑削與鉆孔。



二、五軸轉臺:制造業的“痛點克星”

在高端制造場景下,五軸轉臺面臨著嚴苛的要求,它是如何一一滿足這些要求,成為制造業的“痛點克星”的呢?

精度與剛性,缺一不可需實現微米級定位精度(如±5角秒)及高扭轉剛度,確保復雜曲面加工質量。

動態性能:高轉速(200rpm)與低速穩定性(速度波動<0.01rpm)是關鍵指標。

可靠性強需適應長時間重載加工,維護周期長且成本低(如免潤滑設計)。

兼容性與擴展性:支持模塊化設計,適配多軸聯動與自動化產線。



、昊志機電五軸轉臺的技術突破與性能優勢

昊志機電憑借自主技術創新,使其五軸轉臺產品性能指標達到了國際先進水平:

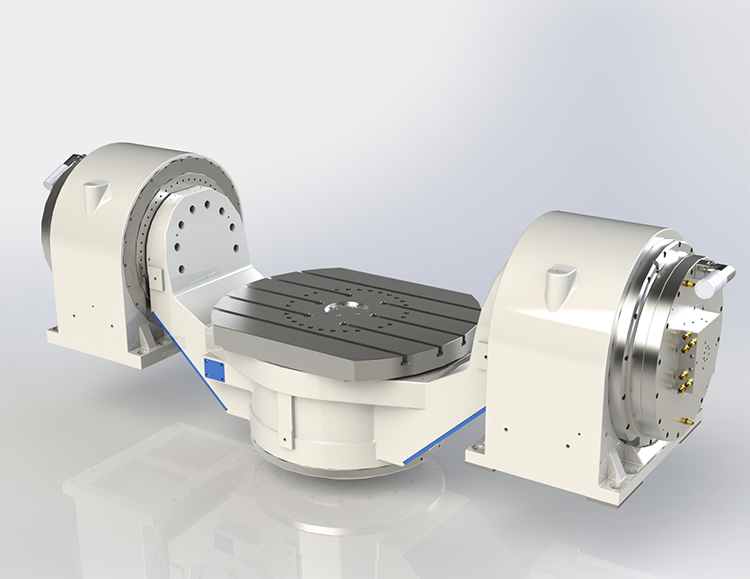

昊志機電DD搖籃轉臺最大盤面直徑達800mm,配備高精度編碼器,具備±3/±1角秒的定位精度和重復定位精度。多通道高速響應,確保高精度控制,電流環波動小,速度波動誤差低于0.01rpm,大幅提升聯動性能和加工質量,確保復雜工件的高效精密加工。

A軸最大扭矩11268N.m,C軸最大扭矩5634N.m,具有極高的角加速度和快速響應能力,有效提升加工效率,單件加工耗時壓縮10%。

具備高達850kg的最大工件承載能力,結合其大扭矩與高剛性的特點,確保了加工過程中的極高穩定性,能夠輕松應對大型重工件的加工需求。

DD五軸轉臺電機直接驅動,無傳動機構,無齒隙、無磨損、無需定期維護,顯著降低維護成本!


指標

昊志機電轉臺

同類產品

優勢幅度

重復定位精度

±1角秒

±1.5角秒

+50%

峰值扭矩

5634.5N·m*2

4400N·m*2

+17%

承載能力

850kg

800kg

+6%

維護周期

8000小時

5000小時

+60%



四、昊志機電五軸轉臺的應用領域

(一)航空航天:助力關鍵零部件加工

在航空航天領域,被廣泛應用于加工各種關鍵零部件,如發動機葉片、機翼、機身結構件等。這些零件通常具有復雜的幾何形狀和嚴格的質量要求,五軸轉臺的高精度、高效率加工能力,能夠滿足航空航天制造業對高品質、高性能零件的需求,為飛機的安全飛行提供了有力保障。

(二)汽車制造:滿足多樣化生產需求

汽車制造業中,可用于加工汽車發動機缸體、變速器殼體、車身結構件等復雜零部件。此外,還能夠實現快速換模,滿足汽車制造中多品種、小批量生產的需求。

(三)模具制造:打造高精度模具

模具制造業對零件的精度和表面質量要求極高。五軸轉臺在模具加工中發揮著重要作用,能夠加工出復雜的模具型腔、型芯等零部件。



五、零點定位、夾具、伺服驅動、直線電機和導軌:數控機床的“黃金搭檔”

五軸轉臺的高效加工離不開一系列關鍵技術的協同支持。零點定位、夾具、伺服驅動、直線電機和導軌共同構成了數控機床的“黃金搭檔”,確保加工過程的高效穩定。

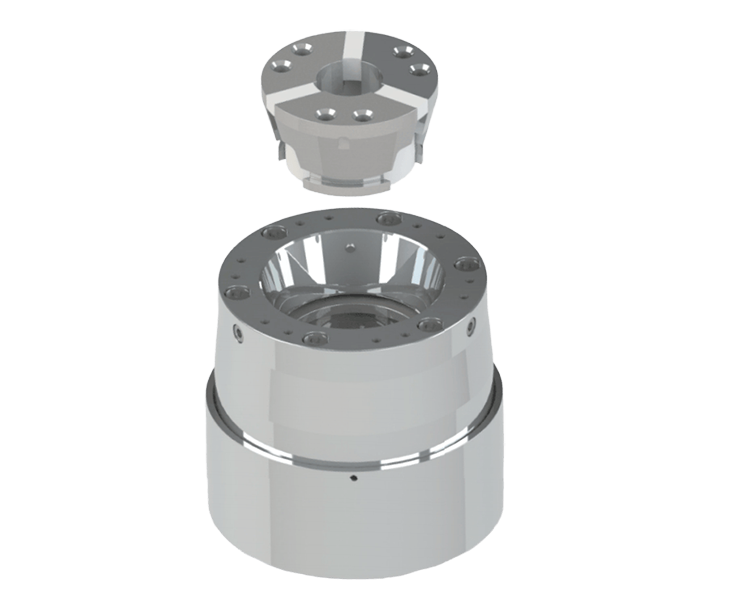

1.零點定位

零點定位 拷貝.png

零點定位系統能快速、精準地將工件或工具定位到“零點”,其通過高精度的定位銷、基座和夾緊裝置,可實現每次裝夾都達到極高的定位精度,適用于多品種、小批量生產場景。昊志機電零點定位產品夾緊力強,夾持穩定,重復定位精度≤0.005mm。

2.高精度夾具


昊志機電自動化卡盤夾具專為數控機床設計。產品具備高轉速(最大5800rpm)、高精度(裝夾精度小于0.01mm)、裝夾牢靠(最小夾持長度5mm)和性能穩定可靠(采用優良表面處理技術使得精度保持性好和長壽命)等特點。

3.伺服驅動系統


伺服驅動系統是實現高精度定位和動態響應的核心技術。它通過位置、速度和力矩控制,確保機械運動的高速和高精度。昊志機電的伺服驅動系統采用先進的控制算法,位置誤差小,響應時間短,廣泛應用于數控機床和自動化生產線。

4.直線電機



昊志機電直線電機采用直接驅動技術,突破了傳統機械傳動的限制。它能夠實現高速度(90m/min)和高加速度(2G),雙向重復定位精度高達1μm。直線電機的高動態響應和低推力波動特性,使其在精密加工中表現出色,尤其適用于高精度和高速加工場景。

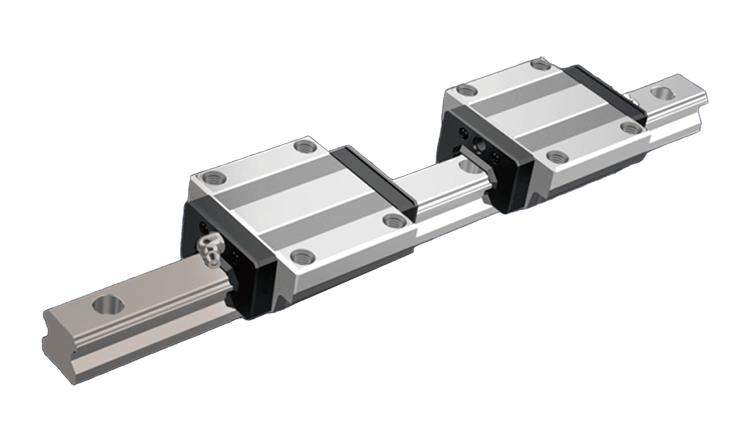

5.導軌


導軌作為運動控制的關鍵部件,其性能直接影響加工精度。昊志機電的導軌采用高剛性設計,確保穩定承載。優秀的力學結構設計降低了摩擦系數和接觸面損耗,適應多種加工需求,確保長時間穩定運行。



六、定義中國智造新高度

數控機床的升級離不開核心功能部件的技術突破。通過轉臺、零點定位、夾具、伺服驅動、直線電機和導軌等技術的協同作用,數控機床不僅實現了復雜零件的高效加工,還為制造業的智能化轉型提供了強有力的技術支撐。從替代人工到先進工藝,從跟跑到領跑,昊志機電以自主技術創新為驅動,為智能制造注入新的活力與動力。
